Kapsling:
Aluminium, farge RAL 5010 gentian blue. Spesialfarger tilgjengelig på forespørsel. Praktiske bærehåndtak for enkel transport.
Dimensjoner:
Se tabellen “equipment designs”.
Temperaturkontroll:
Mikroprosessorstyrt flerloops‑regulator med automatisk beregning av kontrollparametere for hver sone.
Betjening / visualisering:
Industri‑PC med 15” touchpanel.
Sensorinngang:
Termoelement Fe/CuNi, kan byttes til NiCr/Ni med intern referansekompensasjon.
Temperaturområde:
0–500 °C, kan byttes til 32–932 °F
Kalibreringsnøyaktighet:
≤ 0,25%
Varmeutganger:
Maks. 230 V AC / 16 A ≈ 3680 W per sone. Feilfri koblingsalgoritme, sikret av superrask (FF) sikring type 16 A, 6,3 × 32 mm.
Alarmutgang:
Potensialfri alarmkontakt, maks. belastning opptil 250 V AC / 2 A (kan inverteres).
Sikkerhetsutkobling:
Lastfrakobling ved feil på Triac (kortslutning).
Reduksjon / boost:
Kan aktiveres både manuelt og eksternt via 24 VDC styringskrets.
|
Formtilkobling:
I henhold til kundespesifikasjon.
Strømforsyning:
400 V AC +10…−10 %, 50…60 Hz, 3P / N / PE. Andre spenninger på forespørsel.
Nettilkobling:
CEE 32 A, CEE 63 A, CEE 125 A, multiforbindelse.

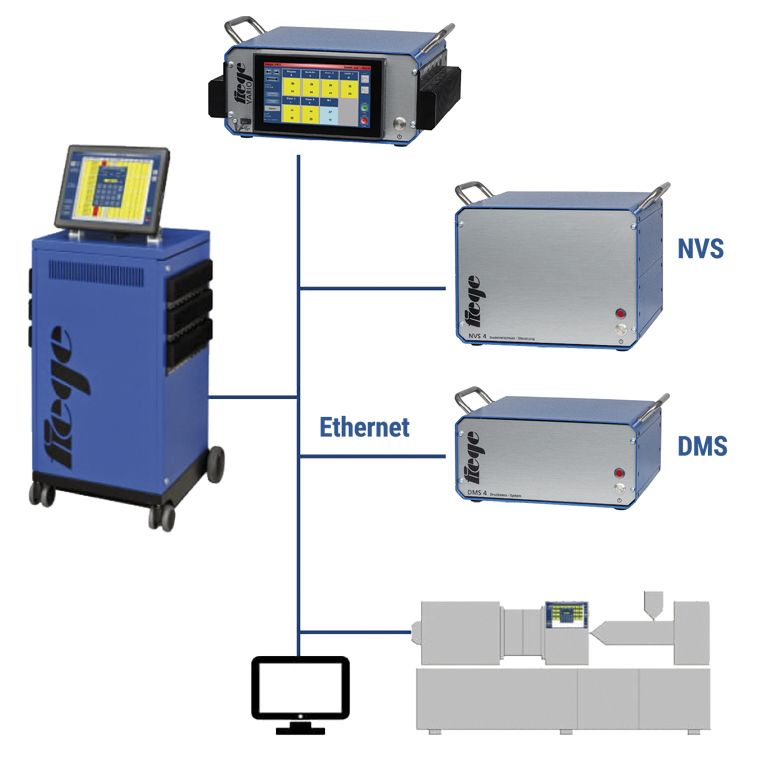

Grensesnitt:
1× USB‑external, 1× Ethernet, OPC/UA, opsjonalt RS232, RS485, TTY.
Sikringssystem:
Hurtigsikring MT 6,3 A, 5 × 20 mm.
Omgivelsestemperatur:
Drift: 0…+55 °C
Lagring: −30…+70 °C
Klimaklasse (applikasjon):
I henhold til DIN 40 040. Relativ luftfuktighet 75 % årlig gjennomsnitt, ingen kondens.
Beskyttelsessystem:
IP20
Beskyttelsesklasse:
I
Sikkerhet:
Produsert i henhold til IEC 348 (DIN VDE 0411).
CE‑merking:
EMC i henhold til 89/336/EEC, EN 50081‑2, EN 50082‑2.
|
